圧縮空気エネルギー貯蔵 (CAES): 再生可能エネルギーの未来を支える信頼性と拡張性の高いエネルギー貯蔵技術

クリーン エネルギーへの世界的な移行において、太陽光や風力などの変動する再生可能資源は大きな可能性を秘めていますが、大きな課題も抱えています。その断続性は、-天候、昼夜のサイクル、季節の変動によって引き起こされる-ため、多くの場合、電力削減（エネルギーの無駄）や送電網の不安定を引き起こします。圧縮空気エネルギー貯蔵（CAES）は、余剰電力を圧縮空気に変換して貯蔵し、オンデマンドで放出して発電し、送電網の安定性とバランスを確保しながら風力や太陽エネルギーを効果的に吸収して利用する、成熟した大規模ソリューションです。-

CAES は、空気を圧縮することで電気エネルギーを機械的ポテンシャルとして保存し、損失を最小限に抑えながら数時間から数週間の保存期間を可能にします。必要に応じて、圧縮空気が放出されてタービンを駆動し、発電します。このテクノロジーは、-大規模で長期間の貯蔵に特に適しています。-

基盤となるテクノロジーと原理

CAES の中核は、ガスの圧縮と膨張の熱力学にあります。空気は圧縮中に加熱され、膨張中に冷却されます。高効率は効果的な熱管理に依存します。

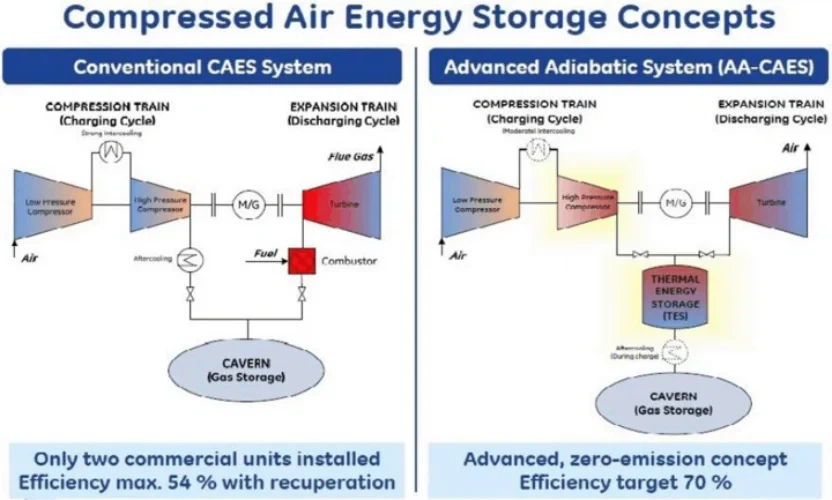

従来の（断熱）CAES: 圧縮熱はインタークーラーを通じて放散され、膨張する前に空気を再加熱するために燃料 (通常は天然ガス) が使用されます。往復の効率は通常 40～55% です。-

高度断熱 CAES (AA-CAES): 圧縮熱は捕捉され、圧縮石層、溶融塩、サーマル オイルなどの熱エネルギー貯蔵（TES）システム-に蓄えられ、膨張時に再利用されます。-化石燃料を消費せずに効率が 70% 以上に達します。

等温/準等温 CAES-: 高度な熱交換器または水スプレーは、圧縮および膨張中にほぼ一定の温度を維持します。開発中のシステムでは理論上の効率が 80～95% です。{0}

最新の CAES プラントは 4 ～ 7 MPa (40 ～ 70 bar) の圧力で動作し、エネルギー貯蔵には理想気体の法則に依存しています。電池とは異なり、CAES は、数十年にわたる劣化が無視できる程度であり、長時間持続、ギガワット規模のアプリケーションに優れています。{6}

主要な機器とコンポーネント

一般的な CAES 施設は次のもので構成されます。

コンプレッサー: 余剰電力を利用した多段電動ターボ-コンプレッサー。中間冷却付きの低圧段と高圧段を使用して周囲の空気を加圧します。-

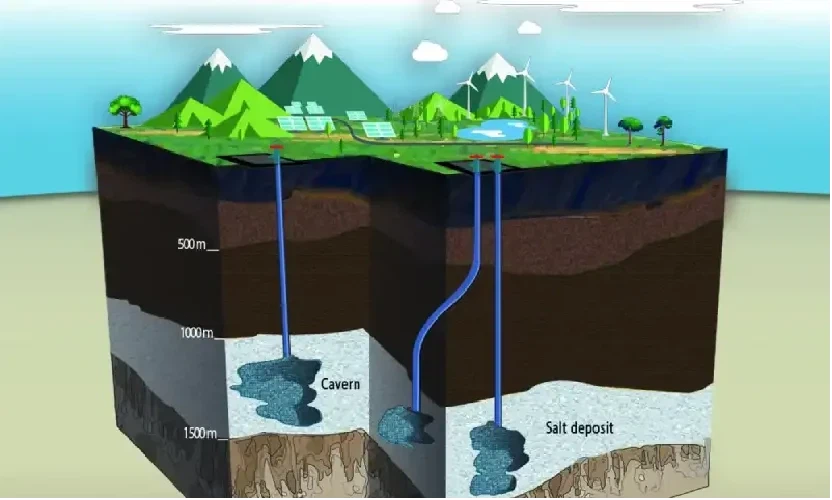

空気貯蔵: 地下の洞窟（塩のドーム、枯渇したガス田、帯水層）、または地上の{0}}高密度の人工容器（パイプ配列など）-。塩の洞窟は、その不浸透性と深さ 300～1,500 メートルでの圧力サイクル耐久性により好まれています。-

熱管理システム(高度な設計): 圧縮熱を捕捉して蓄える熱交換器と TES ユニット。

エキスパンダ/タービンおよび発電機: 発電機に接続された高圧-および低圧-ターボ-エキスパンダー。従来のシステムは再加熱に燃焼器を使用します。高度な断熱システムは TES 熱を再利用します。

補助システム：圧力制御、双方向モーター/発電機、系統連系装置。

CAES のモジュール設計により、圧縮、ストレージ、拡張の各容量を個別に最適化でき、他の多くのストレージ テクノロジにはない運用上の柔軟性が実現します。

運用プロセス

CAES は 2 つの主なフェーズで動作します。

充電（圧縮）フェーズ: 再生可能エネルギーの出力が高いまたは需要が低い期間には、余剰電力がコンプレッサーを駆動します。空気は複数の段階で圧縮され (加熱)、冷却されて、保管庫に注入されます。高度な断熱システムでは、抽出された熱は TES に蓄えられます。

放電（膨張・生成）段階: 需要がピークに達するか、再生可能エネルギーが不十分な場合、圧縮空気が放出され、(TES 熱または補助燃料を使用して) 予熱され、タービンで膨張して発電機を駆動し、冷たい空気として排出されます。このシステムは 10 分以内に全負荷に達することができるため、グリッド バランシング、周波数調整、および予備回転に最適です。

植物は、非常に低い自己放電率で毎日または季節ごとに循環します。{0}}確立された電力会社規模の例としては、ドイツのフントルフ発電所（321 MW、1978 年から稼働）や米国のマッキントッシュ発電所（110 MW、1991 年以降）などがあります。

実際の-事例: 100 MW 高度な圧縮空気エネルギー貯蔵実証プロジェクト

CAES プロジェクト実行の成功の代表的な例として、中国の 100 MW 先進圧縮空気エネルギー貯蔵国家実証プロジェクトは、技術の成熟度と大規模応用の可能性を示しています。-中国科学院工学熱物理研究所の主導で開発されたこの装置は、世界初の 100 MW- クラスの先進 CAES ステーションであり、現在稼働中の最大かつ最高効率の先進 CAES プラントです。-

システム構成の詳細:

容量: 100 MW の発電量 / 400 MWh のエネルギー貯蔵。

テクノロジーの種類: 超臨界蓄熱、超臨界熱交換、高負荷圧縮/膨張、完全なシステム統合-を特徴とする高度な断熱 CAES（AA-CAES）により、化石燃料への依存を完全に排除します。

保管方法: 高密度の人工空気貯蔵容器（パイプ-アレイ設計）により、エネルギー密度が向上し、大きな地下洞窟への依存が軽減されます。

効率: 往復効率 70.4%。-

パフォーマンスパラメータ：年間発電量は1億3,200万kWhを超え、約5万世帯のピーク電力需要を満たすのに十分です。標準石炭を 42,000 トン節約し、CO₂ 排出量を年間約 109,000 トン削減します。

主要な装備: 多段圧縮機、タービン膨張機/発電機セット、超臨界 TES 蓄熱システム、高圧-パイプ-アレイ貯蔵容器。

位置: 河北省固原県市、苗潭クラウドコンピューティング工業団地内。約5.7ヘクタールを占めています。このプロジェクトは 2022 年に送電網に接続され、商業運転の準備に入っています。{2}

このプロジェクトは、圧縮熱の回収、熱管理の最適化、モジュール設計の採用により、効率、燃料依存性、サイト選択における従来の制限を克服することで、大規模な CAES イニシアチブを成功裏に実行できる当社の能力を実証します。{0}これは、貴重な現実世界のエンジニアリング検証と、世界規模の再生可能エネルギー統合のためのスケーラブルなモデルを提供します。-

CAES が風力エネルギーと太陽エネルギーの効果的な吸収と利用をどのように促進するか

風力発電や太陽光発電の変動により、電力網が完全には吸収できない余剰電力が発生することがよくあります。 CAES はグリッドの「ショックアブソーバー」として機能し、この問題に直接対処します。

余剰電力の吸収: 強風や太陽放射量のピーク時には、空気を圧縮して地下に貯蔵するために過剰なエネルギーが使用され、削減が妨げられます。

出力の平滑化: CAES は発電と消費を切り離し、穏やかな時間帯または日没後に蓄えられたエネルギーを放出して、安定した予測可能な電力を供給します。

グリッドの安定性と統合: 迅速な応答により、周波数調整、電圧制御、ブラック スタート サービスがサポートされます。{0}}風力-太陽光-CAES ハイブリッド システムは「仮想ベースロード」プラントを作成し、化石燃料-燃料のピーカーへの依存を減らします。

経済的および環境的利点: CAES は、貯蔵コストを大幅に削減し、再生可能エネルギーの利用率を向上させ、炭素排出量を削減します (特に高度な断熱構成において)。特に、大規模かつ長期にわたる再生可能エネルギーの導入において競争力が高くなります。--

CAES を風力発電所や太陽光発電所と共存させると、送電インフラが最適化され、エネルギー裁定取引、容量市場、付随サービスを通じて追加収益が得られます。{0}

将来に向けて: 再生可能エネルギー発電所の基礎としての CAES

CAES は 1970 年代の起源から、ギガワット-時間-規模の可能性を備えた柔軟で長期間のストレージ テクノロジーに進化しました。{{1}高度な断熱および等温バリアントは化石燃料の使用を完全に排除し、ネットゼロの目標に完全に適合します。-その拡張性と地理的適応性（適切な地質が存在する場合）により、断続的な風力と太陽光資源を信頼性の高い高価値の電力に変換できます。-

成功したプロジェクトなどでは、CAES テクノロジーが商業規模での導入に向けて完全に準備が整っていることが確認されます。{0}} CAES を採用することで、再生可能エネルギー部門は最大の課題である-変動性-を克服し、クリーン エネルギーへの移行を加速し、世界中の公益事業、産業、コミュニティに経済的回復力とエネルギー セキュリティを提供できます。中国および国際的に進行中のプロジェクトは、統合型風力-太陽光-CAES 発電所がもはやビジョンではなく、必要なときに、必要な場所に、クリーンで配電可能な電力を供給する現実のものであることを示しています。-
