高効率の太陽アプリケーション用に最適化されたN型M6単結晶シリコンウェーハは、優れた材料特性を備えた擬似二乗166×166 mmの設計を備えています。リンドーピングでCZメソッドを使用して製造され、優れたクリスタル品質を提供します<100>方向と低欠陥密度（500cm⁻²以下）。ウェーハは、1.0-7.0Ω・cm抵抗率と1000 µsキャリアの寿命以上のN型導電率を提供し、TopConおよびヘテロ接合の細胞技術に最適です。その正確なジオメトリ（直径φ223mm、27 µm TTV以下）および厳密な表面品質基準により、太陽光発電モジュールで最適なパフォーマンスが保証されます。 M6サイズは、最新の太陽生産ラインの細胞効率と製造生産性の完璧なバランスを提供します。
1。材料特性
|
財産 |
仕様 |
検査方法 |
|
成長方法 |
CZ |
|
|
結晶性 |
単結晶 |
優先エッチング技術(ASTM F47-88) |
|
導電率タイプ |
Nタイプ |
Napson EC-80TPN |
|
ドーパント |
リン |
- |
|
酸素濃度[OI] |
以下以上8e +17 at/cm3 |
FTIR（ASTM F121-83） |
|
炭素濃度[CS] |
以下以上5e +16 at/cm3 |
FTIR（ASTM F123-91） |
|
エッチングピット密度（転位密度） |
以下以上500 cm-2 |
優先エッチング技術(ASTM F47-88) |
|
表面の向き |
<100>±3度 |
X線回折法（ASTM F26-1987） |
|
擬似四角の側面の方向 |
<010>,<001>±3度 |
X線回折法（ASTM F26-1987） |
2.電気特性
|
財産 |
仕様 |
検査方法 |
|
抵抗率 |
1.0-7.0Ω.cm
|
ウェーハ検査システム |
|
MCLT（マイノリティキャリアライフタイム） |
1000 µs以上
|
シントンBCT-400 一時的
（注入レベル：5E14 cm-3)
|
3.ジオメトリ
|
財産 |
仕様 |
検査方法 |
|

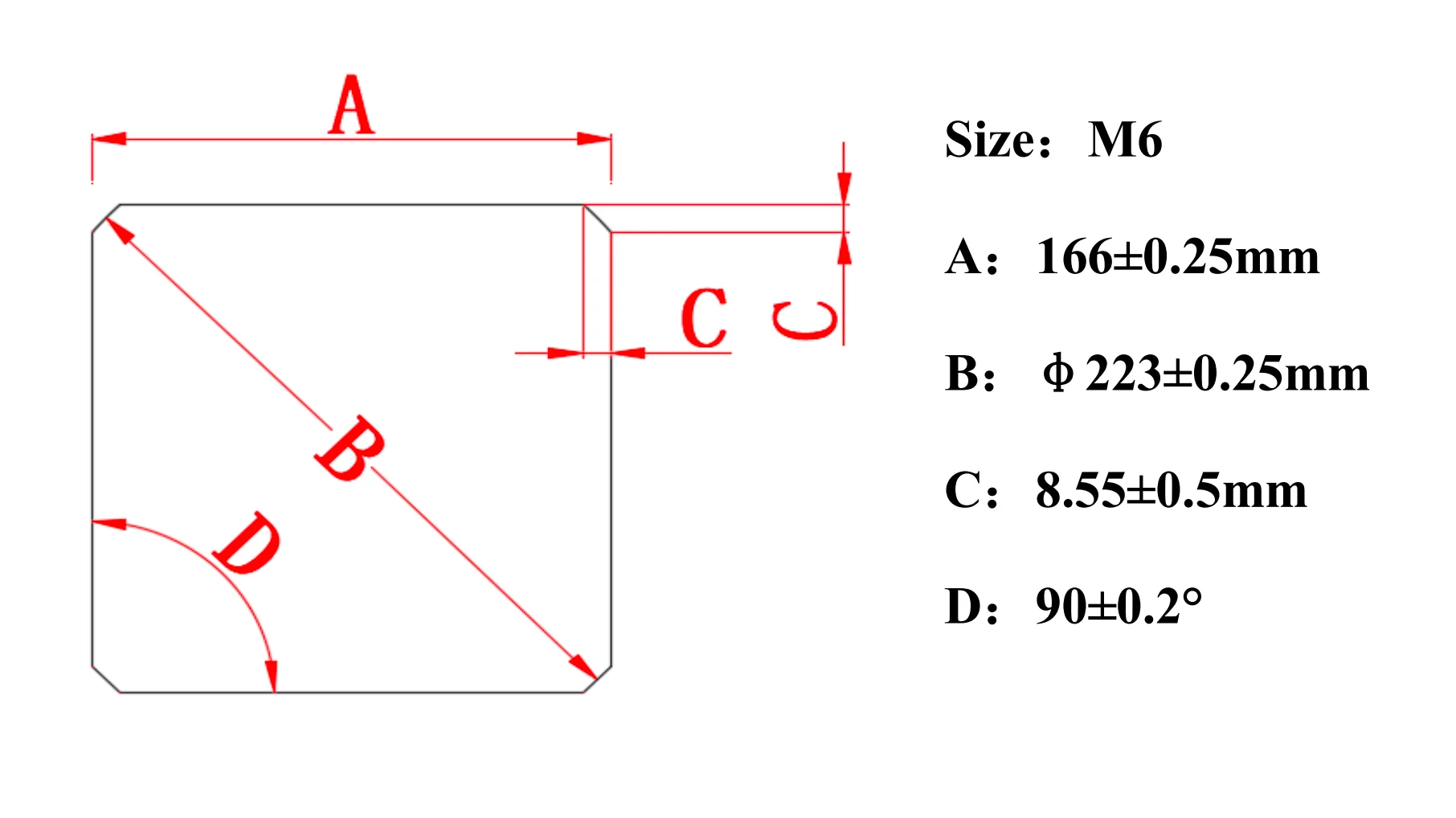

ジオメトリ |
擬似広場 |
|
|
ベベルエッジシェイプ
|
ラウンド | |
|
ウェーハの側面の長さ |
166±0.25 mm
|
ウェーハ検査システム |
|
ウェーハの直径 |
φ223±0.25 mm |
ウェーハ検査システム |
|
隣接する側の角度 |
90度±0.2度 |
ウェーハ検査システム |
|
厚さ |
180﹢ 20/﹣10 µm
175﹢ 20/﹣10 µm
170﹢ 20/﹣10 µm
160﹢ 20/﹣10 µm
150﹢ 20/﹣10 µm
|
ウェーハ検査システム |
|
TTV（総厚さの変動） |
以下以上 27 µm |
ウェーハ検査システム |
4.表面特性
|
財産 |
仕様 |
検査方法 |
|
切断方法 |
dw |
-- |
|
表面の品質 |
切り取ってきれいになると、目に見える汚染、油またはグリース、指紋、石鹸の汚れ、スラリーの汚れ、エポキシ/接着剤の汚れは許可されていません） |
ウェーハ検査システム |
|
のこぎり /ステップ |
15µm以下 |
ウェーハ検査システム |
|
弓 |
40 µm以下 |
ウェーハ検査システム |
|
ワープ |
40 µm以下 |
ウェーハ検査システム |
|
チップ |
深さは0.3mm以下で、長さは0.5mm最大2/PC以下です。 v-chipはありません |
肉眼またはウェーハ検査システム |
|
マイクロクラック /穴 |
許可されていません |
ウェーハ検査システム |
人気ラベル: N型M6単結晶シリコンウェーハ仕様、中国、サプライヤー、製造業者、工場、中国製
